數據參數

窗口尺寸	3*4mm
紅外接受電極	2.6*1mm,2elements
封裝	TO-5
接收波長	5—14μm
透過率	≥ 75%
輸出信號峰值[Vp-p]	≥ 3500mV
靈敏度	≥ 3300V/W
探測率 (D*)	1.4 ×108 cmHz1/2/W
噪聲峰值[Vp-p]	≤80mV
輸出平衡度	<10%
源極電壓	0.3~1.2V
電源電壓	2~15V
工作溫度范圍	-30~+70oC
保存溫度范圍	-40~+80oC

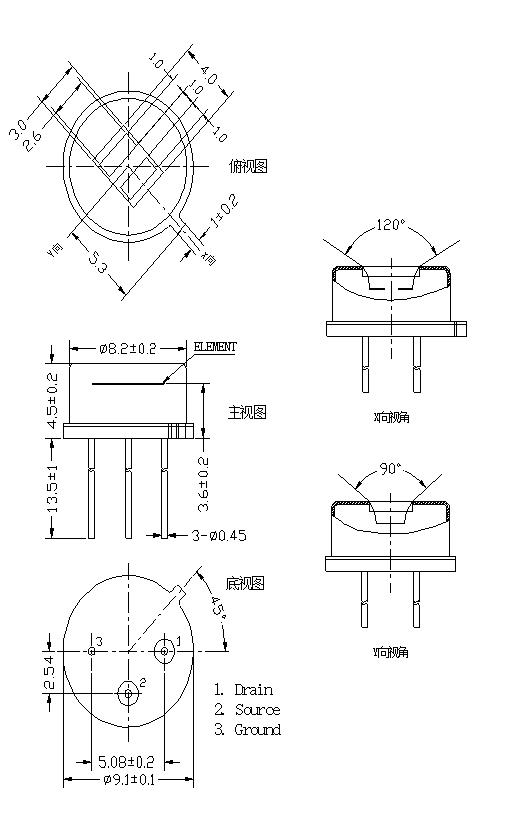

產品尺寸圖

注意事項

1. 傳感器的出廠參數，均在標準黑體及穩定測試環境下經過數分鐘穩定時間后測試取得。

2. 傳感器需結合菲涅爾透鏡使用達到理想的感應角度及感應距離。

3. 傳感器的感應距離與環境溫濕度、采集目標的溫度和移動方向、菲涅爾透鏡、放大倍數設置均有直接關系，使用時請綜合考慮。

4. 傳感器內部敏感元件較為薄脆，使用時請輕拿輕放，高頻震動或跌落撞擊可能導致敏感元件發生斷裂。

5. 傳感器窗口為硅基半導體特殊材料真空鍍膜濾光鏡片，使用時請勿用手或硬物直接接觸。

6. 傳感器窗口選型：模擬直插雙元產品：S：3*4mm，B：3.8*5mm，數字直插雙元產品：S：3*4mm，L：3.8*5mm，M：4.2*5.2mm,直插四元產品：X：4*4mm，Q：4.9*4.9mm。詳情請與業務員溝通。

7. 傳感器引線長度選型：常規默認13.5mm，如有其他需求可詳詢業務員，支持定制引線長度。

8. 傳感器其他詳細信息請?jiān)斠?jiàn)產品說明書。
